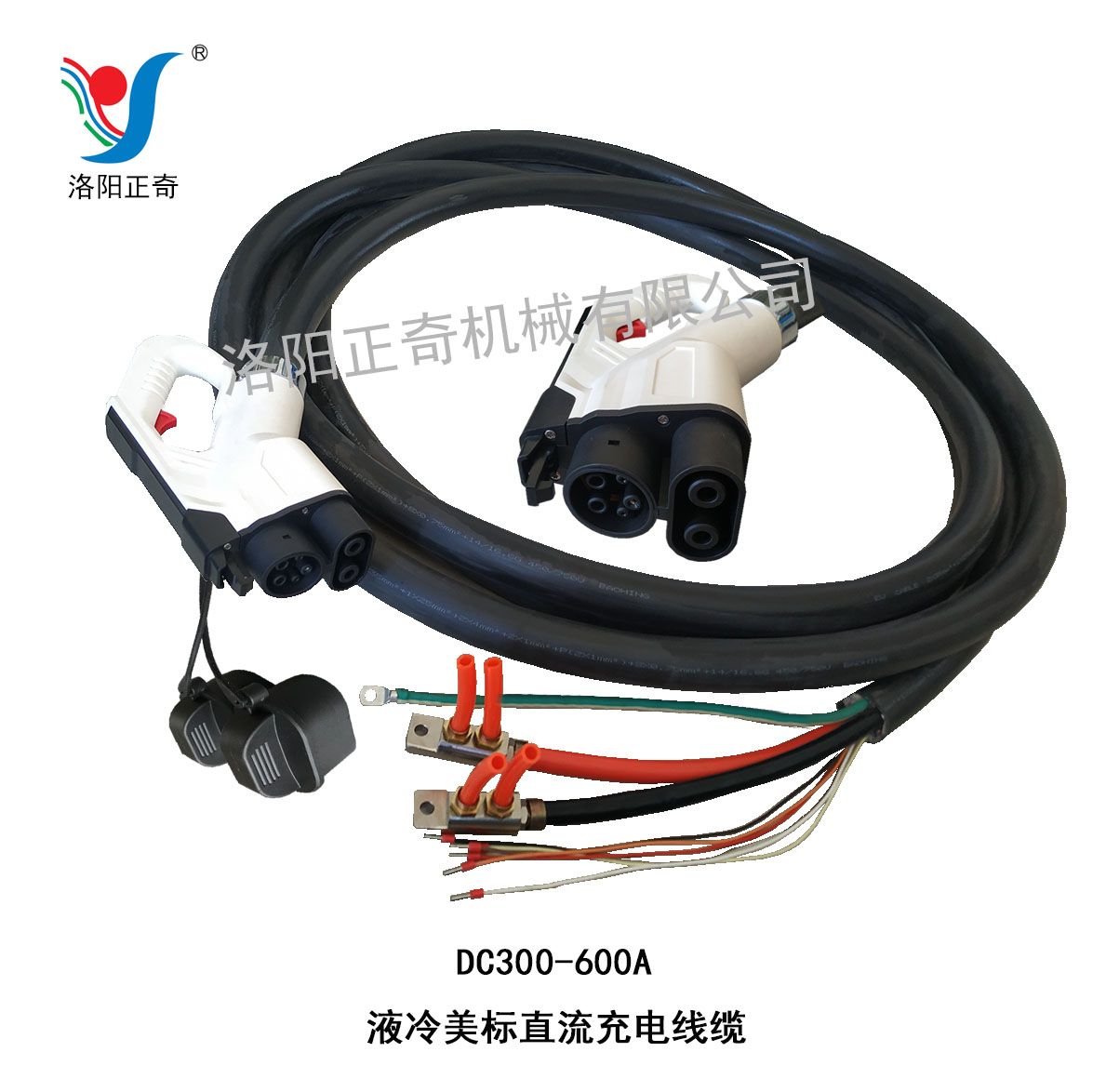

洛陽正奇機械有限公司開發生產的“500A-800A液冷充電槍+28型液冷線纜+液冷源”產品，其顯著特點是：集成線纜的外徑只有28mm，既輕便又柔軟；可以安全承載500A-800A之間的充電電流持續充電不會過熱。
洛陽正奇機械有限公司開發生產的“500A-800A液冷充電槍+28型液冷線纜+液冷源”產品，其中的28型液冷線纜是一根集成電纜，絕緣外被內含十七根導線：DC+/DC-液冷線纜各一根；PE地線一根，其余是信號線。其內的DC+/DC-液冷線纜，它一端的接頭是直流充電槍的導電端子，另外一端是DC+/DC-兩個電極，其上設置有冷卻液的接口。28型液冷線纜：28是指液冷集成電纜的外徑是28mm，軟體導線的截面是28mm2。
冷卻方式：ZQ液冷源推動冷卻液進入28型液冷電纜的DC+線纜，穿過軟體導線到達國標充電槍的DC+導電端子，對DC+軟體導線和導電端子進行冷卻；然后流動的冷卻液進入DC-導電端子返回進入DC-線纜，穿過軟體導線；流動的冷卻液帶著充電產生的熱回到ZQ液冷源的冷卻單元散熱降溫后回到動力泵，動力泵推動冷卻液連續不斷在充電槍導電端子和電纜軟體導線及液冷源之間循環流動進行冷熱交換，解決現有充電技術中的高溫發熱問題。
參數值
序號
性能指標
參數值
1
電性能
1.1
電壓
1000V DC
1.2
電流
500A-800A
1.3
功率
500KW-800KW
1.4
耐電壓
6000V AC,功率空位與信號孔位間 500V AC 信號孔位之間
1.5
絕緣電阻
300MΩ（500V DC）
2
機械性能
2.1
機械壽命
10000次
3
環境性能
3.1
表面溫度
接觸件≤60℃（實測≤55℃） 手握部位≤50℃
3.2
防護等級
IP54
4
28型液冷電纜
4.1
長度
3-5m之間，可根據用戶需要定尺
4.2
線纜外徑
28mm
4.3
功率線規格
28mm2
5
冷卻回路
5.1
冷卻液
5.2
進液管外徑/內徑
Φ8/φ6聚四氟乙烯波紋管
5.3
出液管外徑/內徑
Φ8/φ6聚四氟乙烯波紋管
5.4
冷卻回路
液冷源的冷卻泵入DC+電極，穿過DC+線纜的軟體導線，到DC+端子空腔底部；到DC-端子空腔底部，返流穿過DC-線纜的軟體導線，經DC-電極又回到液冷源。
